РВД Стандарт BSP (Дюймовые)

Стандарт BSP

BSP фитинги представляют собой соединение с трубной резьбой и уплотнительным конусом 60 градусов. Некоторые фитинги BSP могут иметь резиновое кольцо, расположенное в начале конуса.

На фитинге BSP нарезана трубная резьба, отвечающая требованиям британского стандарта BS или ISO 228-1, имеет угол профиля 55°, соединение отвечают требованиям BS 5200. Аналогичная резьба использована в сантехнике.

Резьба на типовых фитингах BSP имеет размеры от 1/4”- 2”.

Фитинги серийного исполнения применяются для рукавов от 6 до 50 мм (1/4”- 2”).

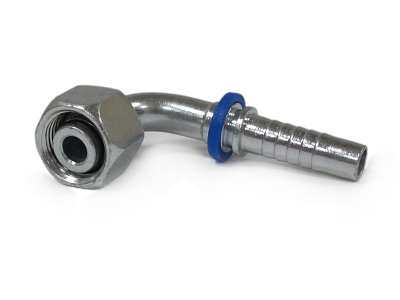

Фитинги BSP имеют следующие исполнения: прямой 0°, угловой 45° и 90°, так же штуцер BSP с наружной резьбой.

Стандарт BSP
Стандарт BSP
Дюйм № КОД Резьбы Код стандарта
1/4" 04 4001 -** - Прямой ФИТИНГ (Гайка) Упл. 60'
5/16" 05 4101 -** - ШТУЦЕР (Наружн. резьба) Упл. 60'
3/8" 06 4002 -** - 90' ФИТИНГ Упл. 60'
1/2" 08 4003 -** - 45' ФИТИНГ Упл. 60'
5/8" 10 4012 -** - 90' ФИТИНГ Компактный Упл. 60'
3/4" 12
1" 16 4009 -** - ФИТИНГ (Гайка Плоское упл.)
1 1/4" 20 4010 -** - ШТУЦЕР (Коническое упл. Резьбой)
1 1/2" 24 4011 -** - ФИТИНГ (Гайка JI упл. TAYOTA)
2" 32
